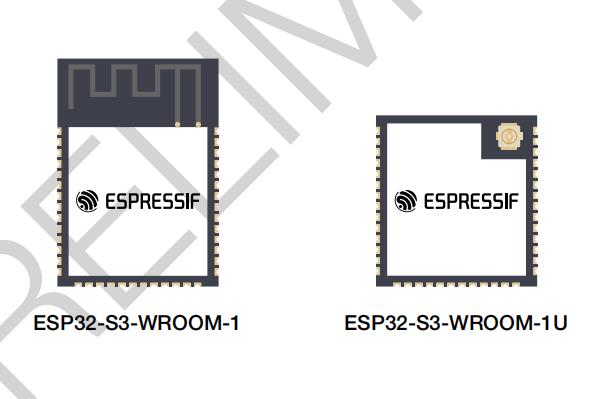

WiFi無線模組ESP32-S3-WROOM-1/ESP32-S3-WROOM-1U
WiFi無線模組ESP32S3WROOM1/ESP32S3WROOM1U
2.4 GHz WiFi (802.11 b/g/n) + 藍牙 ® 5 模組
內置 ESP32S3 系列芯片，Xtensa® 雙核 32 位 LX7 處理器
Flash 可選 16 MB，PSRAM 可選 8 MB
36 個 GPIO，豐富的外設板上 PCB 天線或 U.FL 連接外部天線
1 WiFi無線模組概述
1.1
特性
MCU
• 內置 ESP32-S3 系列芯片，Xtensa® 雙核 32 位
LX7 微處理器，支持高達 240 MHz 的時鐘頻率
• 384 KB ROM
• 512 KB SRAM
• 16 KB RTC SRAM
Wi Fi 無線模組
• 802.11 b/g/n
• 802.11n 模式下數據速率高達 150 Mbps
• 幀聚合 (TX/RX A-MPDU, RX A-MSDU)
• 0.4 µs 保護間隔
• 工作信道中心頻率范圍：2412 ~ 2484 MHz
藍牙
• 低功耗藍牙 (Bluetooth LE)：Bluetooth 5、Bluetoothmesh
• 2 Mbps PHY
• 遠距離模式 (Long Range)
• 廣播擴展 (Advertising Extensions)
• 多廣播 (Multiple Advertisement Sets)
• 信道選擇 (Channel Selection Algorithm #2)
硬件
• 模組接口：GPIO、SPI、LCD、Camera 接口、UART、I2C、I2S、紅外遙控、脈沖計數器、LED PWM、USB 1.1 OTG、USB Serial/Jtag、MCPWM、SDIO host、 GDMA、TWAI® 控制器（兼容 ISO 11898-1）、ADC、 觸摸傳感器、溫度傳感器、定時器和看門狗
• 40 MHz 集成晶振
• 16 MB SPI flash
• 8 MB PSRAM
• 工作電壓/供電電壓：3.0 ~ 3.6 V
• 環境溫度：–40 ~
1.2 描述
WiFi無線模組ESP32-S3-WROOM-1 和 ESP32-S3-WROOM-1U 是通用型 Wi-Fi + 藍牙 MCU 模組，具有豐富的外設接口，強大的神經網絡運算能力和信號處理能力，是專為人工智能和 AIoT 市場打造的兩款模組，適用于多種應用場景，例如喚醒詞檢測和語音命令識別、人臉檢測和識別、智能家居、智能家電、智能控制面板、智能揚聲器等。ESP32-S3-WROOM-1 采用 PCB 板載天線，ESP32-S3-WROOM-1U 采用 U.FL 座子連接外部 IPEX 天線。兩款模組配置 ESP32-S3 系列芯片，可選 4/8/16 MB flash，0/2/8 PSRAM。
兩款WiFi無線模組采用的是 ESP32-S3 系列 * 芯片。ESP32-S3 芯片搭載 Xtensa® 32 位 LX7 雙核處理器，工作頻率高達240 MHz。CPU 電源可被關閉，利用低功耗協處理器監測外設的狀態變化或某些模擬量是否超出閾值。
ESP32-S3 集成了豐富的外設，包括模組接口：SPI、LCD、Camera 接口、UART、I2C、I2S、紅外遙控、脈沖計數器、LED PWM、USB Serial/Jtag、MCPWM、SDIO host、GDMA、TWAI® 控制器（兼容 ISO 11898-1）、 ADC、觸摸傳感器、溫度傳感器、定時器和看門狗，和多達 45 個 GPIO。此外，ESP32-S3 還有一個全速 USB 1.1 On-The-Go (OTG) 接口用于 USB 通訊。
1.3 WiFi無線模組應用
• 通用低功耗 IoT 傳感器集線器
• 通用低功耗 IoT 數據記錄器
• 攝像頭視頻流傳輸
• OTT 電視盒/機頂盒設備
• USB 設備
• 語音識別
• 圖像識別
• Mesh 網絡
• 家庭自動化
• 智慧樓宇
• 工業自動化
• 智慧農業
• 音頻設備
• 健康/醫療/看護
• Wi-Fi 玩具
• 可穿戴電子產品
• 零售 & 餐飲
